MX2H PLC和4PT温度模块在医用全自动洗衣机中的应用
2017-11-11 08:00:00

摘要
医用全自动清洗机是靠高压射流喷沫,加上90℃热水广泛消毒和漂洗烘干,来对医疗器械进行清洗,目前是医院清洗代替人工的主要设备。
本文主要介绍MX2H系列 PLC和MX2H-4PT温度模块在医用全自动清洗机中的成功应用。

MX2H-4PT介绍
MX2H-4PT是麦科电气(MIKOM)技术有限公司自主研发、生产的PLC。MX2H系列PLC集成温控PID指令(TPID),最多支持32路温控,支持自整定,通过TPID指令向导使温控变得更简单。拥有多种数据通讯模式:编程口协议、自由口协议、Modbus协议、MXLink协议。综合指令处理速度为1K步/ms,能够满足复杂计算要求。支持I/O扩展模块和特殊功能扩展模块。

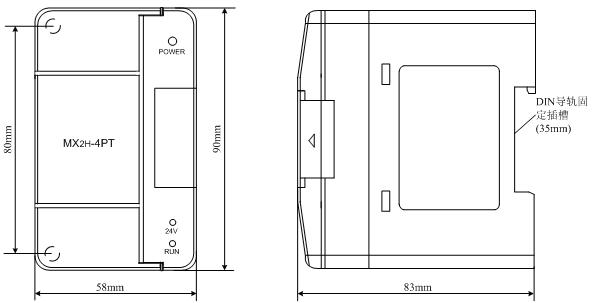

MX2H-4PT为热电阻温度输入模块,4路温度采集。支持热电阻类型:Pt100、JPt100、Cu100、Cu50。最低分辨率0.2℃,精度±1%全量程。MX2H-4PT模块的外形尺寸与安装孔定位尺寸如下图所示。


                                   图1 MX2H-4PT模块的外形与安装孔位

控制流程

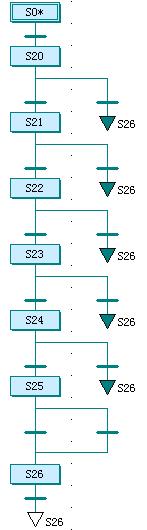

清洗过程主要分为:预清洗、清洗、初次漂洗、二次漂洗、消毒和烘干。过程为顺序执行,用顺控图写程序编写简单、结构清晰。顺序功能控制图如下:

  图2 顺序功能图
在触摸屏上可设置每个步奏的运行参数,如运行时间,控制温度等,满足不同用户的不同需求。还可实时显示出现在正运行的步奏,以及这一步奏的运行状态。例如在消毒过程中,可以实时显示出消毒AO值,方便用户了解消毒是否达到要求。
温度控制利用4PT采集温度,TPID指令执行控制,程序编写简单,精度可达±1℃,控制稳定性高。TPID指令向导如下:

                                              图3 TPID指令向导

通过此向导可以方便快捷的完成TPID指令的编写,可设置目标值、测量值、采样时间、输出值、PID参数、自整定和报警等。设置完成后的TPID指令如下:

                                                                        图4 TPID指令

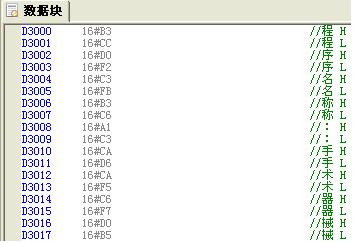

运行过程中的实时状况可通过热敏打印机打印出来,使整个过程不需要人员实时观察,结束后也能了解整个运行状况,节省人员工作量。首先将打印用到的汉字、字母、数字等的字库十六进制代码写入数据块当中,不占用程序量。

                                    图5
打印通过自由口发送指令将上述十六进制代码发送给热敏打印机,打印机打印出相应的文字,自由口发送指令如下:

                                                                    图6 自由口发送指令

结束语
MX2H-4PT温度模块在医用全自动清洗机上的成功应用,充分体现出MX2H系列PLC的优异性能和全面的功能,以及4PT温度模块出色的温度采集能力、控制效果和精度,并得到设备生产厂商以及用户的认可。
