一、关键词

麦科MV60异步伺服驱动器、分切、对标

二、简介

本文简单介绍了对标分切机的工作原理，并提出了基于麦科自动化产品实现的系统控制方案，介绍了产品的性能特点及应用，使用了麦科异步伺服功能，即采用伺服驱动器控制异步电机实现伺服驱动器的位置控制功能，对标分切机实现了定长控制的稳定性，同时也提高了对标的精度，也为客户节约了成本。

分切机是用于传真收银纸材料进行分卷的设备。主要由放卷---过渡端----收卷三部分组成，“放卷”由磁粉阻力器控制其张力，“过渡段”由一些辊筒组成，“收卷”由伺服驱动器控制整机速度，麦科伺服驱动器具有响应快，速度控制精度高，位置准确等特点。

分切机采用PLC集中控制，触摸屏人机介面操作，根据分切要求设置、读取伺服驱动器参数显示工作参数。

由PLC集中控制，分切机的收卷臂有独立的张力功能，对厚度不均或分切不同宽度的薄膜均可单独调整张力。

料座采用气动式装夹，光电自动跟踪。

分切机的卷纸为400公斤左右，伺服驱动器选为MV60异步伺服驱动器，在收卷分切时，需要很大的力矩，采用闭环矢量控制，起动转矩在0Hz时可达180%，调速范围为1:5000，稳速精度高，响应快，突出了MV60异步伺服驱动器的特性。

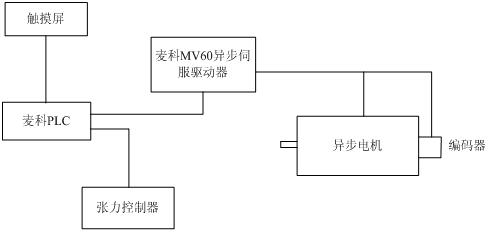

三、控制原理图

电机安装编码器作为反馈信号。

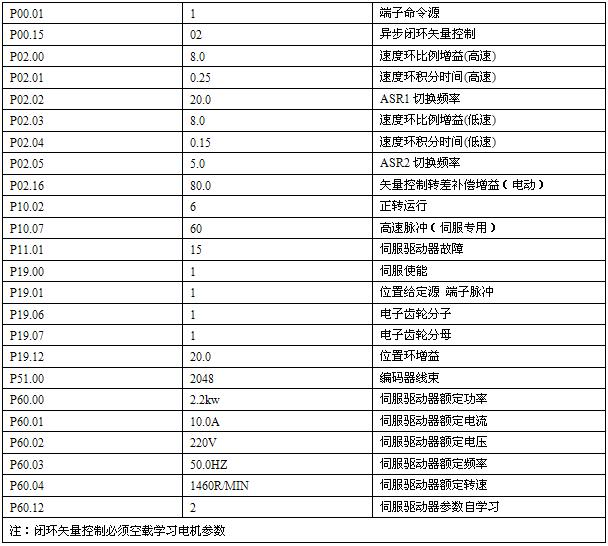

四、伺服驱动器参数设置

现场收卷纸无褶皱，张力均匀，定位准确，对标准确，生产效率也有所提高，设备运行稳定。

五、总结

在现场客户观察了设备的运行状况，到达了厂家的认可，给予了很高的评价，同时我们也感到欣慰，伺服驱动器控制异步电机实现异步伺服功能，定位准确，响应度高。

下载附件MV伺服驱动器在对标分切机的应用
