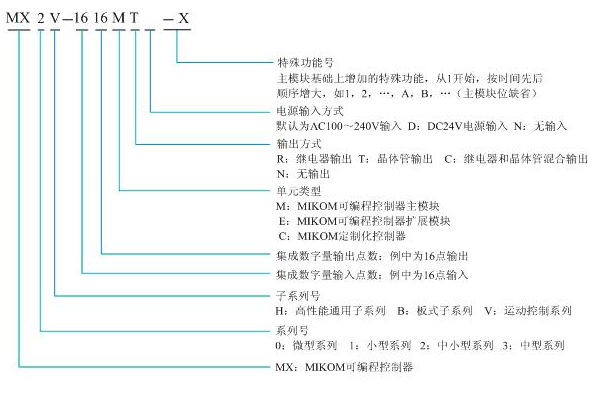

MX2V系列主模块

产品特点

MX2V系列PLC是麦科运动控制型可编程控制器，8通道独立200KHz高速输入和8通道独立200KHz高速输出，4路差分输入和4路差分输出，支持多种运动控制指令以及2/3/4轴直线插补和2轴圆弧插补指令，可以满足用户对各种运动控制的需求。

高速、大容量
•MX2V系列PLC基本指令处理速度0.050μS/步，综合指令处理速度为0.6ms/1K步，可以满足PID温度控制调节、数据通讯、高速定位和复杂计算等要求
•MX2V系列PLC程序容量可达到32K步

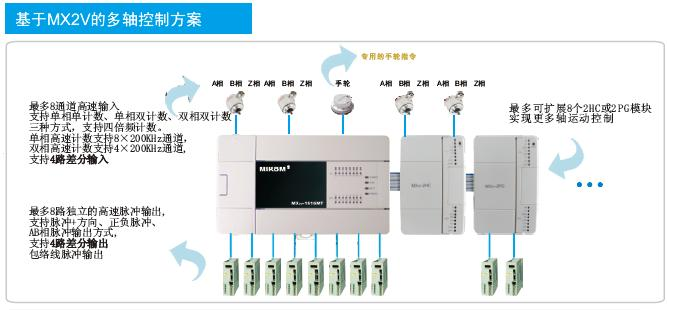

丰富的运动和定位控制功能
•高速计数器
最多8通道高速输入；支持单相单计数、单相双计数、双相双计数三种方式，支持四倍频计数。单相高速计数支持8×200KHz
通道，双相高速计数支持4×200KHz通道，支持4路差分输入
•高速脉冲输出
最多8路独立的高速脉冲输出（最高200KHz），支持脉冲＋方向、正负脉冲、AB相脉冲输出方式，支持4路差分输出。
•定位指令

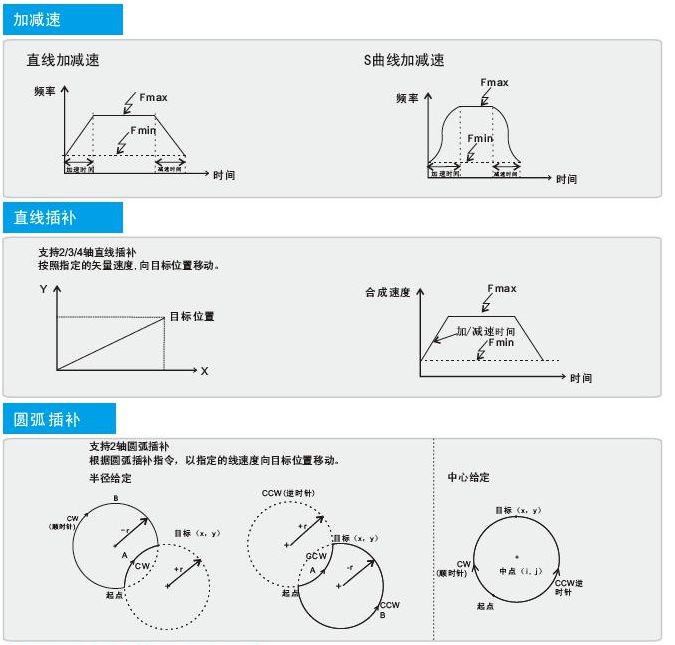

支持原点回归（DZRN）、相对位置控制（DDRVI）、绝对位置控制（DDRVA）、中断定位控制（DDVIT）、可变速脉冲输出指令（PLSV）、直线插补指令（LIN）、圆弧插补（CW/CCW）

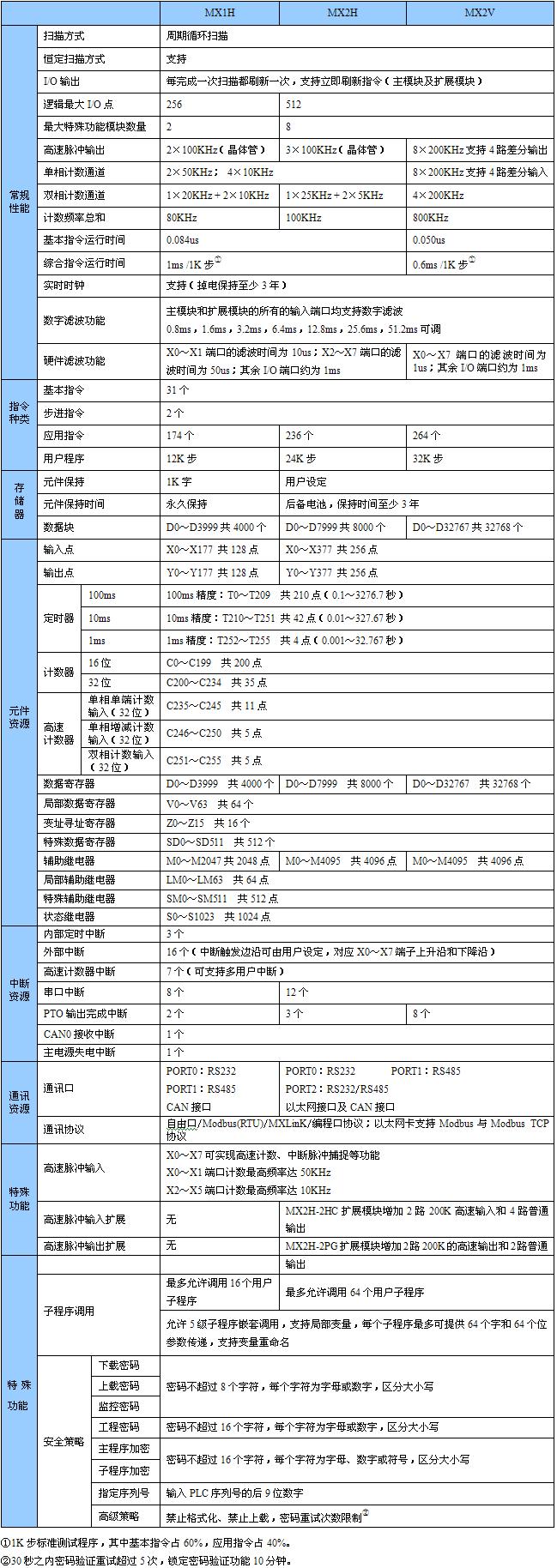

支持MX2H系列所有功能
支持MX2H系列所有扩展模块

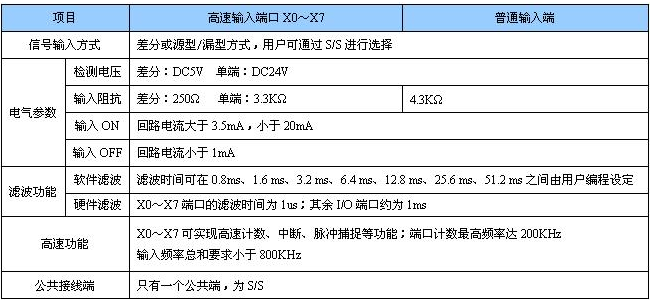

计数器输入端口有相应的最高频率限制，当输入频率超过该限制后，可能导致计数不准，或系统无法正常运行，请合理安排
输入端口，选用合适的外部传感器。

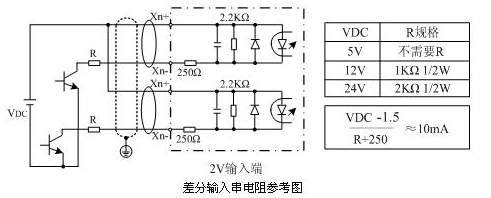

差分输入默认检测电压为DC5V（不需要串电阻）；DC12V需串1K限流电阻；DC24V需串2K限流电阻。

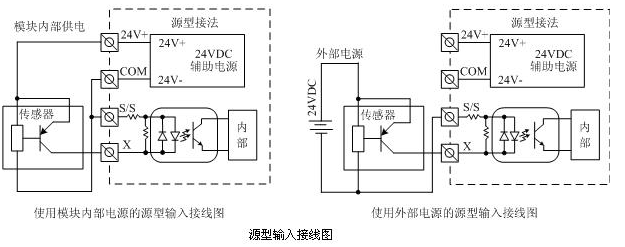

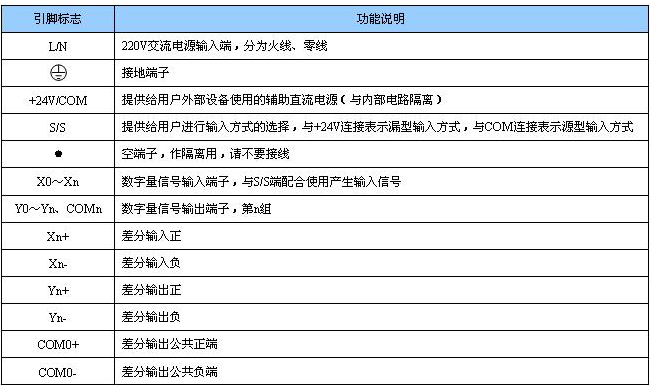

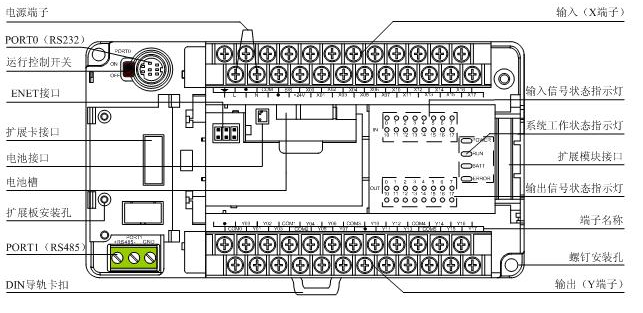

PLC提供一个端口“S/S”用来选择信号的输入方式，可以设置为漏型输入方式或源型输入方式。

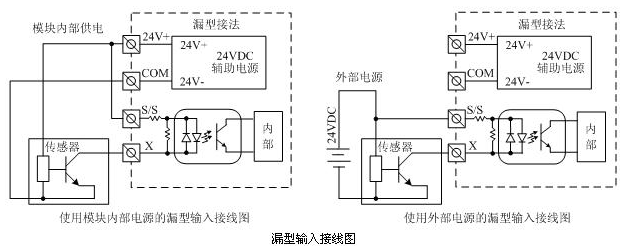

将“S/S”与“+24V”相连，即设置为漏型输入方式，可以连接NPN型传感器。

将“S/S”与“COM”相连，即设置为源型输入方式，可以连接PNP型传感器。

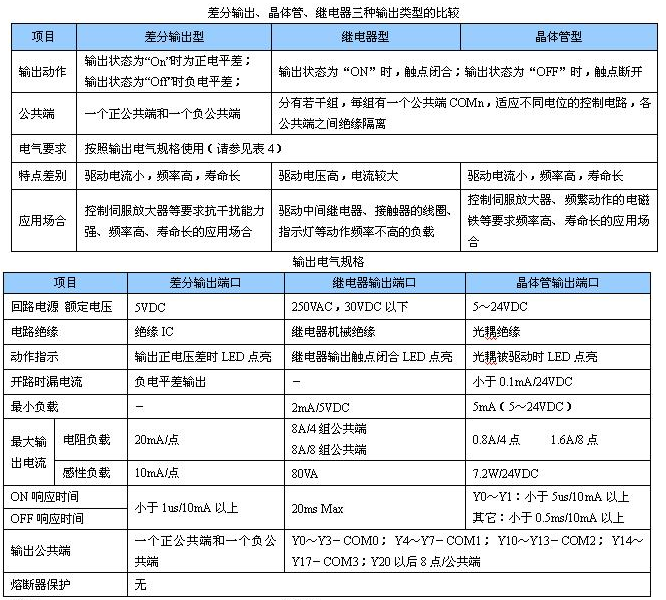

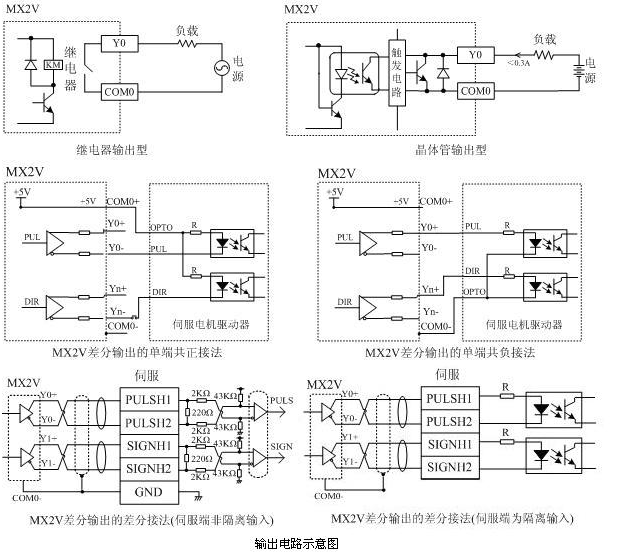

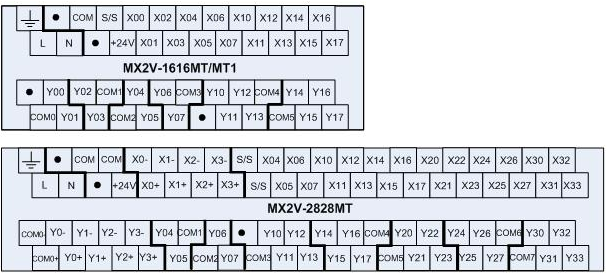

MX2V系列PLC的输出端子分为若干组，每组之间是电气隔离的，不同组的输出触点接入不同的电源回路；输出分为继电器、晶体管、差分输出型。

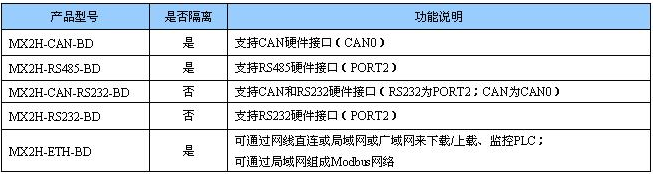

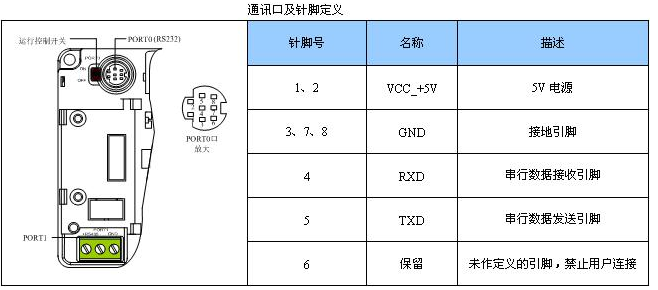

MX2V系列PLC提供两个串行异步通讯口PORT0（RS232，插座为Mini DIN8）和PORT1（RS485），若想增强网络功能可通过配置以太网（MX2H-ETH-BD）、MX2H-RS485-BD等通讯卡实现。
PORT0、PORT1支持波特率：115200、57600、38400、19200、9600、4800、2400、1200bps；

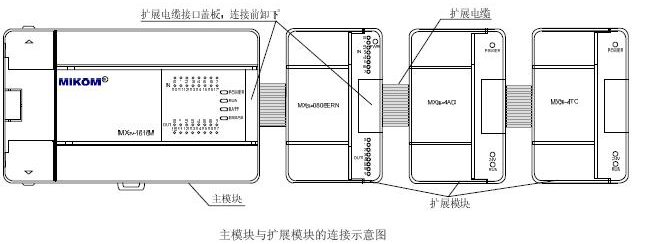

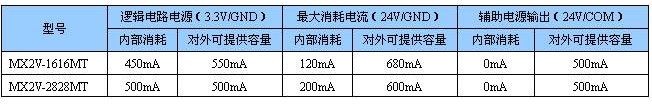

MX2V系列PLC主模块，可以扩展多个I/O扩展模块及特殊功能模块，最多可扩展10个I/O模块，8个特殊功能模块。连接扩展模块的数量，取决于主模块能提供电源的功率大小。因此，将扩展模块接入主模块前，须核算系统中各模块所需功率之和，保证主模块能提供系统所需电源，否则需要使用有源扩展模块，扩充系统供电能力。

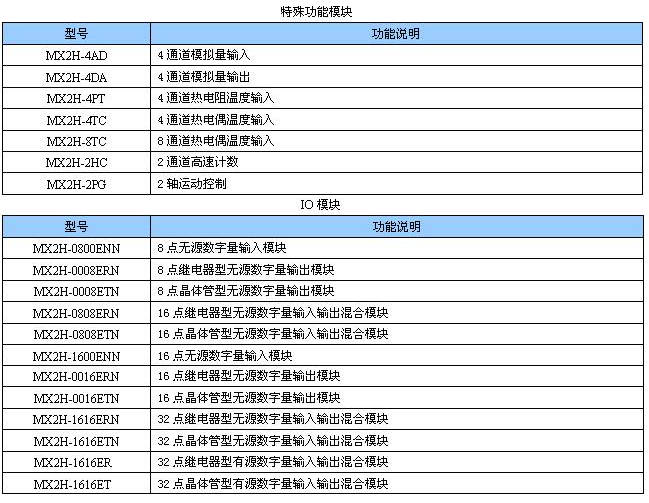

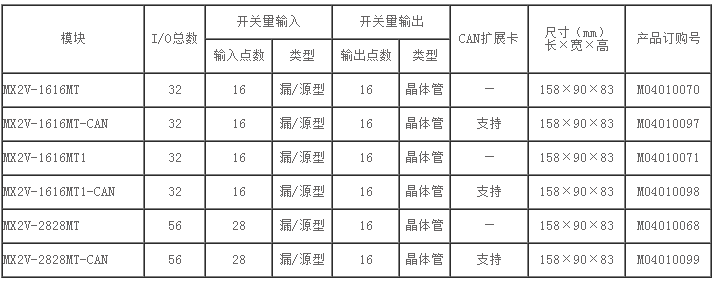

可扩展模块如下表所示：
