MX1H-6LC集成温控模块🔍

MX1H-6LC集成温控模块

MX1H-6LC是集成在MX1H-0816MTD-6LC主模块上的模拟量模块,支持6路热电偶温度信号采样及温度控制。可使用“MOV Un.b ××”访问模块内寄存器的BFM单元。

产品详细


产品特点


MX1H-6LC是集成在MX1H-0816MTD-6LC主模块上的模拟量模块,支持6路热电偶温度信号采样及温度控制。可使用“MOV Un.b ××”访问模块内寄存器的BFM单元。









当主模块选择为MX1H-0816MTD-6LC时,系统会自动在系统组态中添加MX1H-6LC模块,其地址系统也会自动分配,用户无法更改(MX1H-6LC模块地址为0)。
MX1H-6LC模块与主模块之间通过缓存区(BFM)交换信息,主模块通过Un.b元件与MX1H-6LC缓存区(BFM)直接映射;n:模拟量模块序号;b:BFM序号。可通过“MOV ×× Un.b”访问内部寄存器的BFM单元。

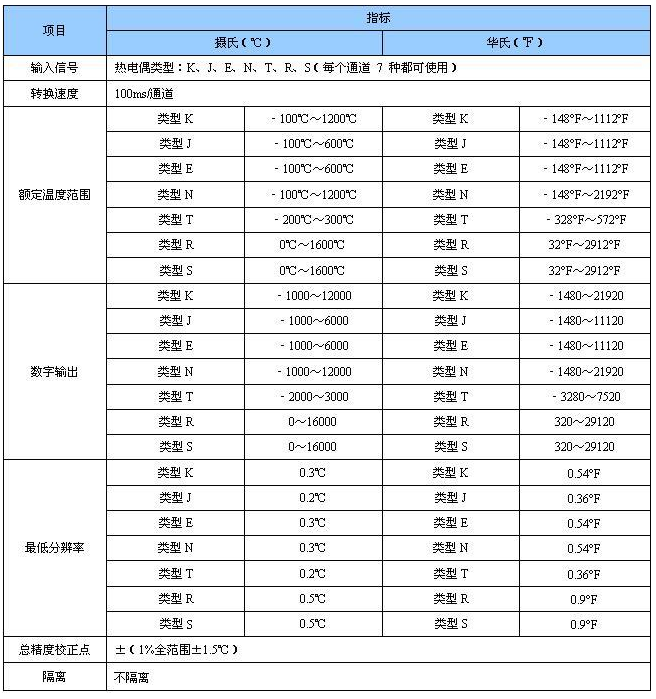

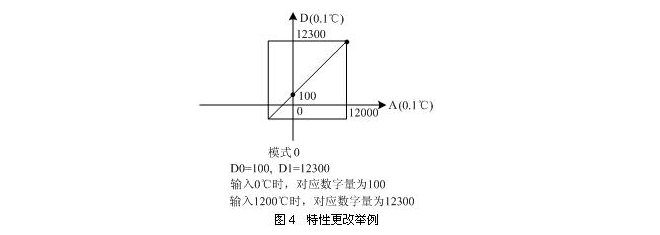

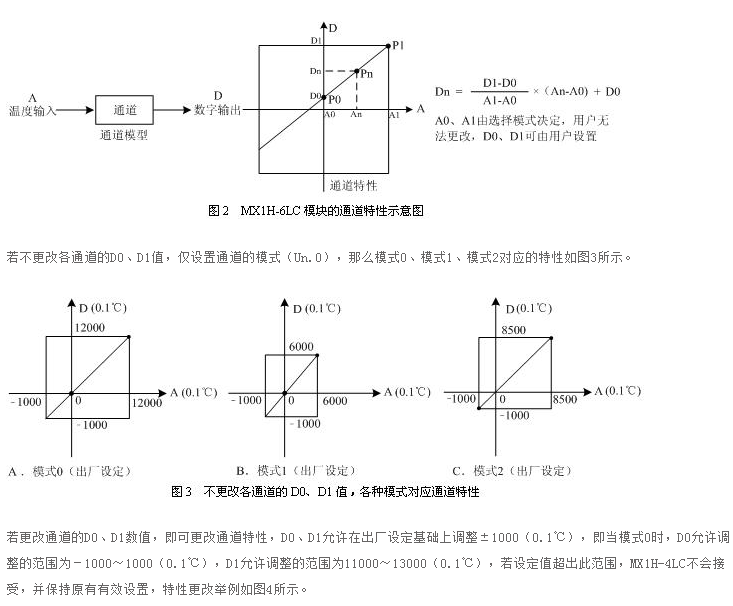

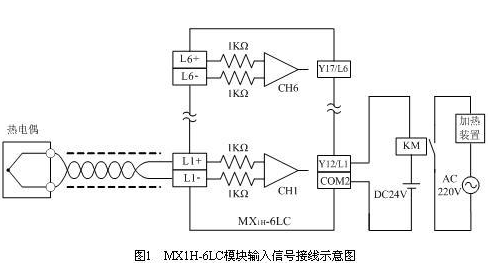

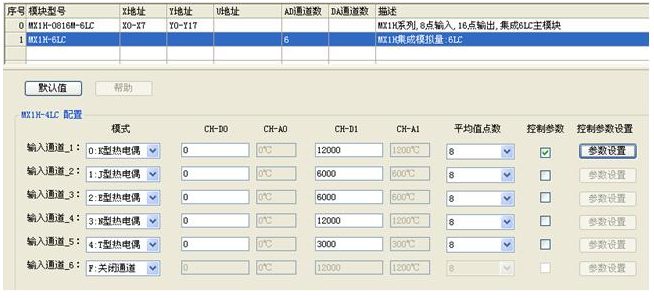

MX1H-6LC模块地址为0,使用其第1通道输入模式为0,通道特性采用默认值;第2通道输入模式1,通道特性采用默认值;第3通道输入道模式2,通道特性采用默认值;第4通道输入道模式3,通道特性采用默认值;第5通道输入道模式4,通道特性采用默认值;第6通道道关闭;平均值点数设为8,使能第1通道的控制参数,对温度控制参数进行设置。为了实现上述配置,可以在MXProgrammer“工程管理器→系统组态→硬件设置”中进行配置,如图6所示。

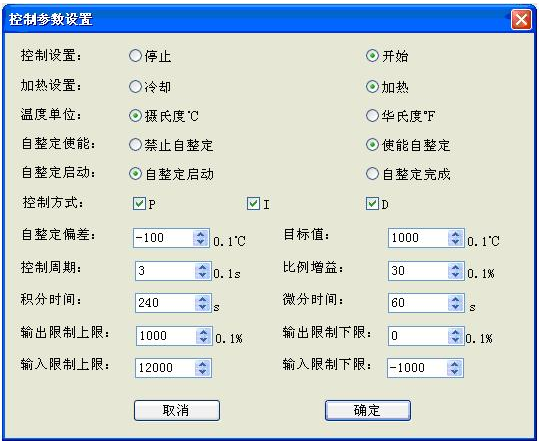

使能第1通道的控制参数后,点击“参数设置”,可出现如图7所示对话框,在此可以对温度控制参数进行设置:
