MX1H系列主模块🔍

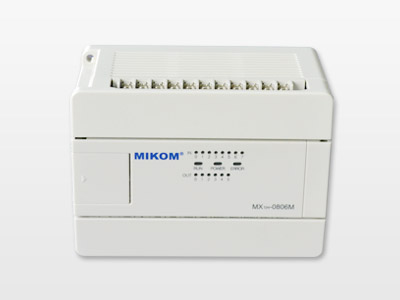

MX1H系列主模块

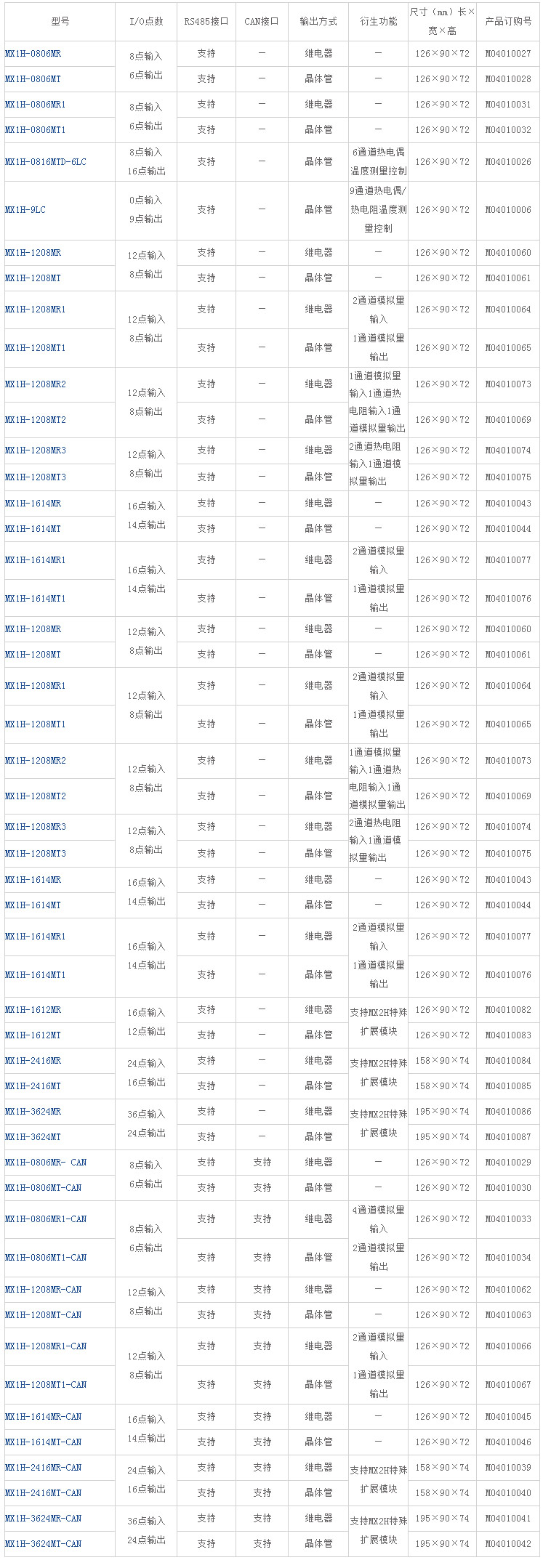

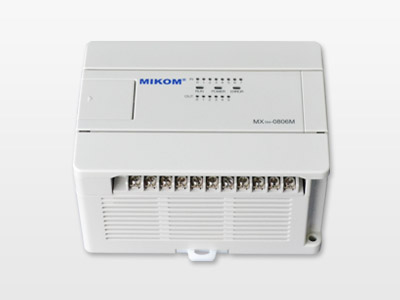

MX1H系列PLC是麦科推出的一款小型可编程控制器,结构小巧,功能强大,具有极高的性价比。

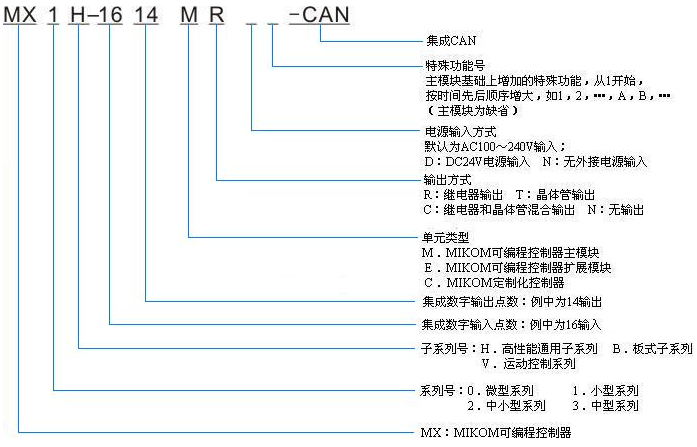

产品详细


产品特点


MX1H系列PLC是麦科推出的一款小型可编程控制器,结构小巧,功能强大,具有极高的性价比。





高稳定性、高可靠性
·宽工作电压:额定工作电压AC100-240V,允许工作电压AC85-264V
·板件严格的三防处理,适应恶劣现场环境,工作温度为-5℃~55℃,能承受振动和冲击
·用户程序永久保存
·卓越的抗干扰性

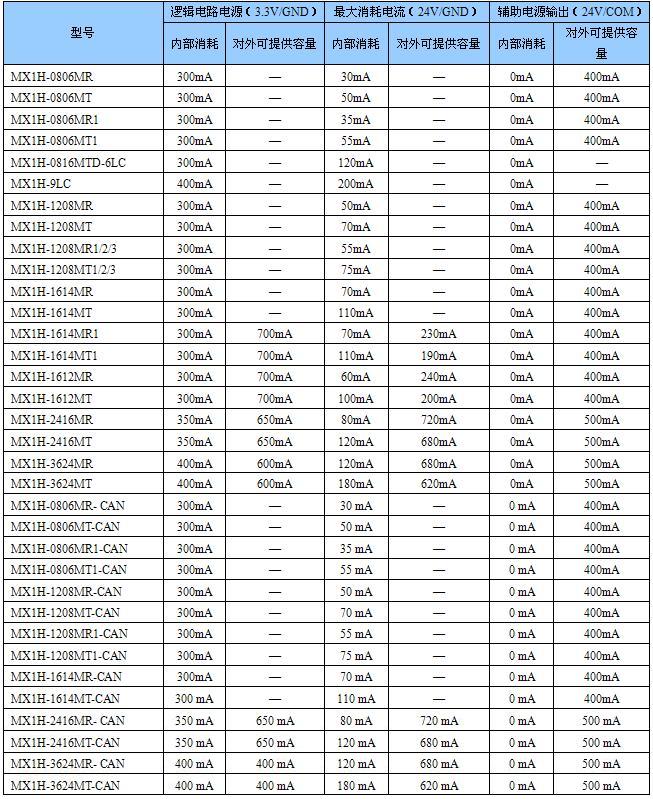

·隔离24V直流电源输出,可直接给传感器、HMI、外部中间继电器等提供电源
大容量、高速度

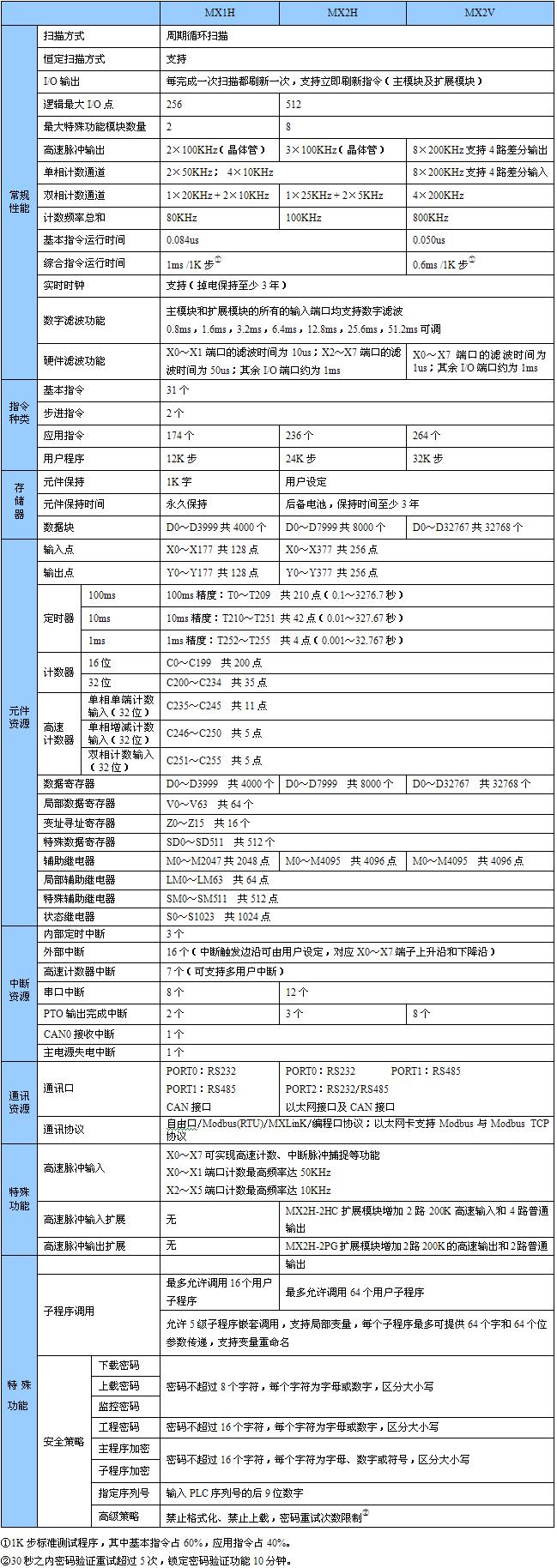

·程序容量12k步,指令速度0.084μS,综和指令1K步/ms

可靠的程序安全性
· 多级密码保护,所有主程序和子程序均可单独加密;程序可绑定指定序列号的PLC,有效保护用户的知识产权

丰富的中断源可满足实时性很强的要求
X0~X7上升沿下降沿中断 、高速计数器中断、定时中断、主电源失电中断、PORT口中断、PTO中断、CAN0中断、高速计数表格比较中断。
高速计数及输出
·高速计数器支持单相单计数、单相双计数、双相双计数三种方式,支持四倍频计数。高速计数频率总和达80KHz,单相高速计数支持50KHz×2通道+10KHz×4通道,双相高速计数支持30KHz×1通道+5KHz×1通道。
·主模块(晶体管型)提供2路独立的高速脉冲输出(最高100KHz),其中集成CAN型PLC可内置定位指令,通过组网的形式可实现多轴控制。支持脉冲序列输出(PTO)和脉宽调制(PWM)两种模式。

强大的通讯功能
·提供自由口、MODBUS、MXLink(MIKOM专用通信协议),方便系统集成
其中MXLINK 通信协议的PLC间的数据访问是完全对等的(N:N通讯网络)。系统能够自动检测到新加入网络中的PLC,任何一台PLC从网络中断开,其它PLC会继续交换数据。
基于CAN的MXLINK协议又分为数据模式和控制模式,控制模式是采用事件触发方式,适应用实时控制的场合。
·可集成:CAN接口 485接口

集成模拟量功能、温度控制
·同时可集成AD、DA、TC等多种模拟量通道。其中集成的温度控制通道可使用带有自整定功能的温度控制TPID指令,可以方便构建温控系统,降低成本,简化系统设计。

实时时钟
·MX1H系列PLC主模块内置实时时钟(RTC),提供万年历功能。

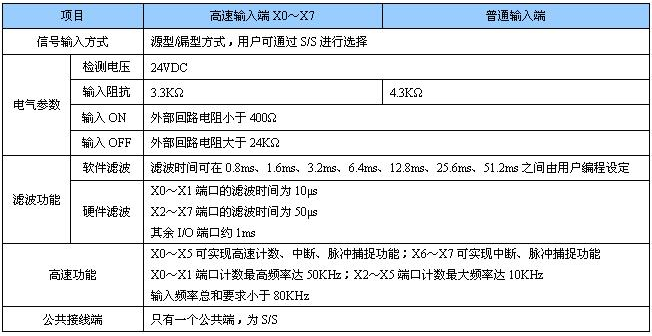

计数器输入端口有相应的最高频率限制,当输入频率超过该限制后,可能导致计数不准,或系统无法正常运行,请合理安排输入端口,选用合适的外部传感器。

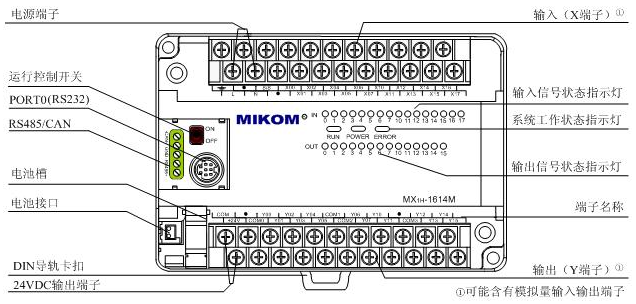

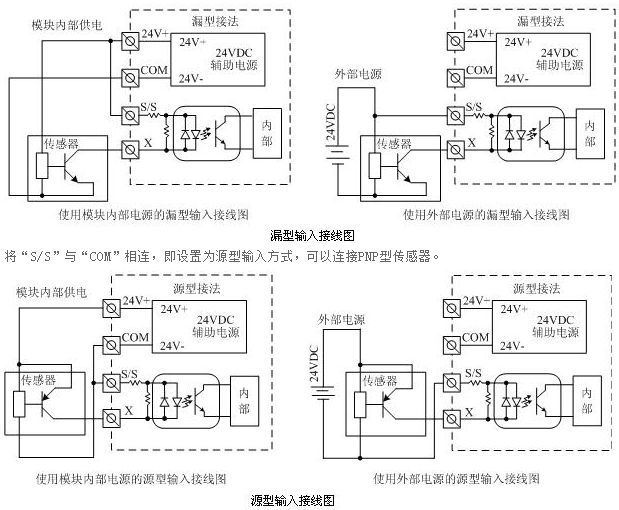

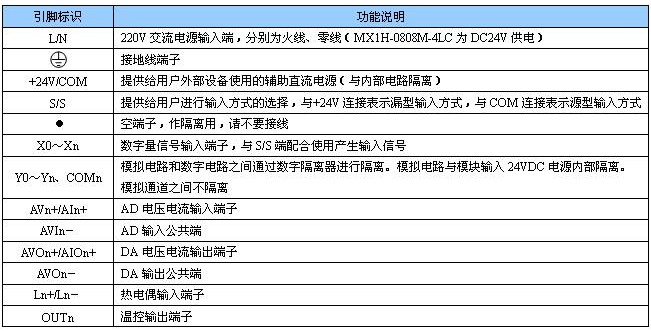

PLC提供一个端口“S/S”用来选择信号的输入方式,可以设置为漏型输入方式或源型输入方式。
将“S/S”与“+24V”相连,即设置为漏型输入方式,可以连接NPN型传感器。

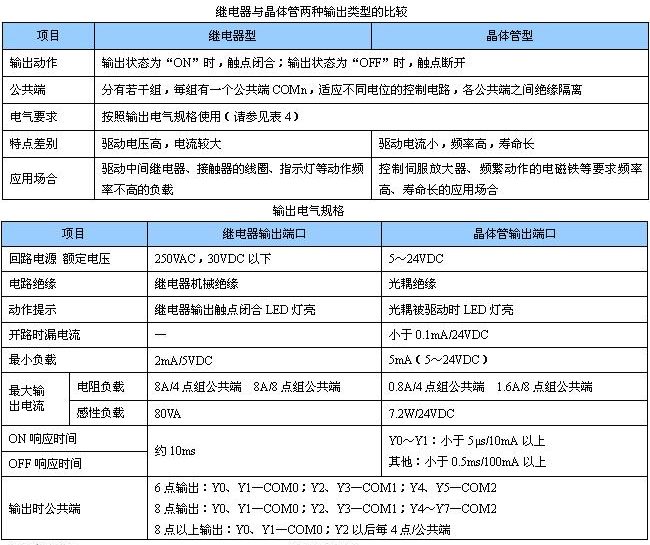

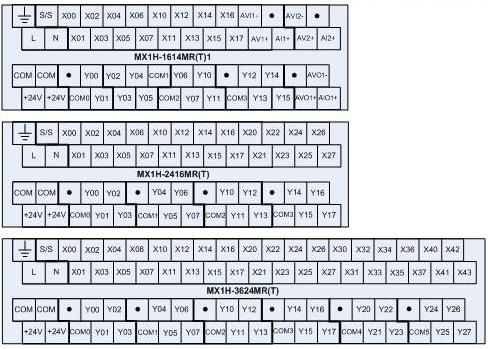

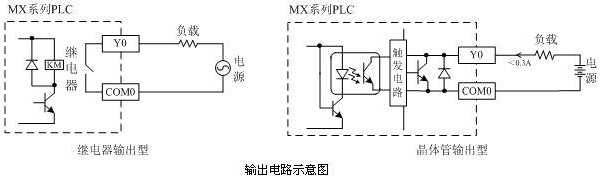

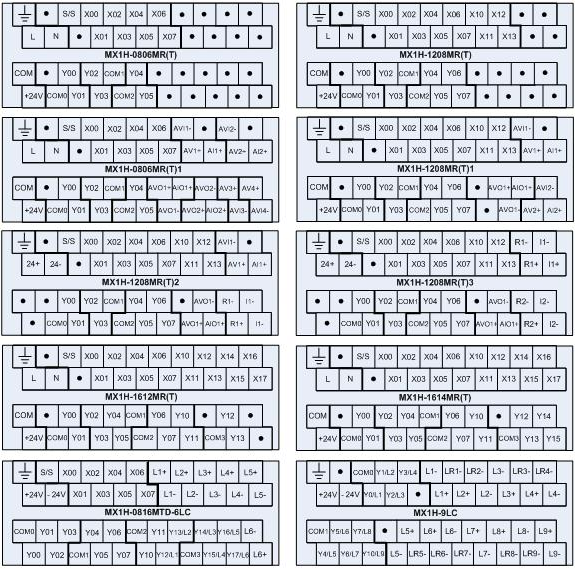

MX1H系列PLC的输出端子分为若干组,每组之间是电气隔离的,不同组的输出触点接入不同的电源回路;输出分为继电器与晶体管两种输出两种类型。









MX1H系列部分模块内部集成了模数转换、数模转换、热电偶温度信号采样及温度控制以及集成CAN模块。
关于MX1H-0806M1、MX1H-0806M1-CAN模拟量的具体内容及相关设置请参见《MX1H-4AD-2DA集成模拟量模块》。
关于MX1H-1208M1、MX1H-1208M1-CAN、MX1H-1614M1模拟量的具体内容及相关设置请参见《MX1H-2AD-1DA集成模拟量模块》。
关于MX1H-0808M-4LC模拟量的具体内容及相关设置请参见《MX1H-4LC集成温控模块》。
关于MX1H-0806M-CAN、MX1H-0806M1-CAN、MX1H-1208M-CAN、MX1H-1208M1-CAN、MX1H-1614M-CAN、
MX1H-2416M-CAN、MX1H-3624M-CAN等模块中集成CAN的具体内容及相关设置请参见《MX1H-CAN-BD集成CAN模块》。

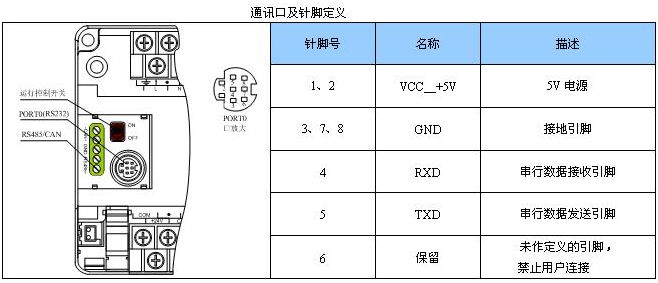

MX1H系列可编程控制器提供两个串行异步通讯口PORT0(RS232,插座为Mini DIN8)和PORT1(RS485)通讯口。
PORT0、PORT1支持波特率:115200、57600、38400、19200、9600、4800、2400、1200bps;
带有集成CAN的模块还提供一个CAN0通讯口,隔离CAN卡支持250K、125K、100K、50K、40K、20K及250K以下自定义波特率,不隔离CAN卡支持500K、250K、125K、100K、50K、40K、20K及500K以下自定义波特率。
