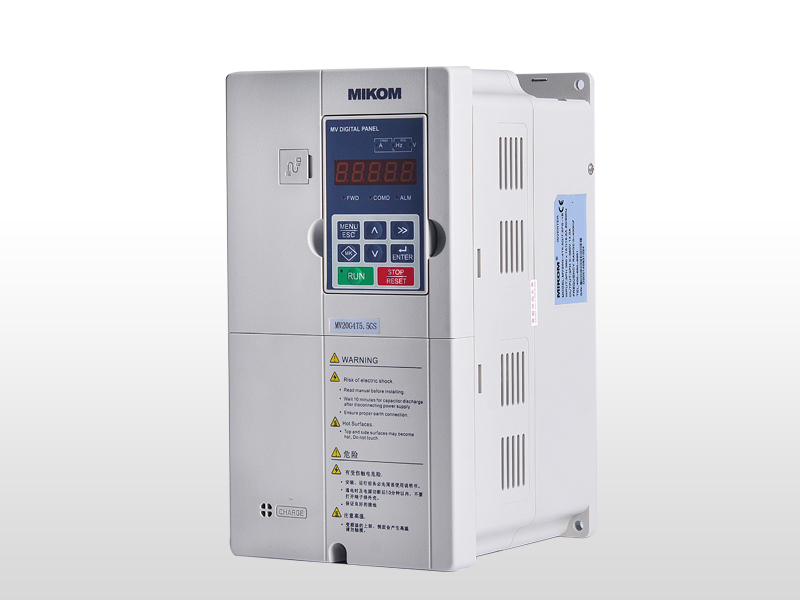

MV20/MV30系列高性能矢量变频器

产品特点

产品简介：

MV20系列为高性能开环矢量变频器，性能优良，功能强大，质量稳定，制作工艺精良，设计时充分考虑用户需求，适用范围广。

MV30系列为高性能闭环矢量变频器，稳速精度高，转矩响应快，低频大扭矩，应用于要求较高的应用场合。

MV20/MV30具有与国际高端变频器一样优异的控制性能，可满足各种传动应用的需求。

产品优势：

◆ 先进矢量控制算法，低频起动转矩大，开环0.25HZ达到150%额定转矩，闭环0HZ达到150%额定转矩

◆ 稳速精度高，开环矢量0.2%，闭环矢量0.02%

◆ 调速范围宽，开环矢量1:200，闭环矢量1:5000

◆ 内置PID功能，构成闭环控制，也可支持旁路系统

◆ 内置自动转矩补偿功能、转差补偿功能

◆ 支持多种频率给定方式，数字给定、模拟量给定、PID给定、通讯给定等，通过端子键盘给定方式自由切换

◆ 多种状态参数在线监视，具有完备的故障诊断、报警、保护等功能

◆ 运行命令通道与频率给定通道可以任意捆绑同步切换

◆ 共直流母线

◆ 转速跟踪功能

◆ 可根据温度自动调节载波频率，减少噪音。根据温度自动调节风扇转速

◆ 键盘引线距离可达200米

◆ 完善的保护功能，高效率散热设计

◆ 特有的地址映射功能，用户保存参数组合键盘参数拷贝功能

◆ 丰富的可编程输入输出端子，满足客户多种控制需求

◆ 可外扩PLC卡，只需通过编写不同的梯形图程序，无需更改底层就可实现专机功能。

技术特点

功率范围：单相:0.4KW～2.2KW；三相:0.75KW～400KW

输出频率：0～400HZ

控制方式：MV20：开环矢量控制、V/F控制 MV30：闭环矢量控制、开环矢量控制、V/F控制

运行方式：速度方式、转矩方式

起动转矩：开环矢量:0.25HZ可输出150%额定转矩闭环矢量:0HZ可输出150%额定转矩

调速范围：开环矢量:1:200 闭环矢量:1:5000

过载能力：150%1分钟；180%10秒；200%1秒

保护能力：过流保护、过压保护、欠压保护、过载保护、过热保护等

基本接口：3路模拟量输入，1路查分输入；2路模拟量输出；8路多功能输入端子；2路多功能输出端子；2路继电器输出

扩展卡：可配置PLC卡，6路输入/4路输出

通信接口：标准RS485硬件接口

应用行业

塑料机械、纺织机械、印染设备、包装印刷机械、加工机械、造纸生产线、拉丝机、制药机械、搅拌机、封切机、吹膜机、石油机械等。
